Unions 對接頭-標準

產品特性 :

熱門應用領域:
VICI管件,Valco管件,GC,HPLC,Valve,Fitting,接頭,氣體分析儀


   VICI / Valco壓合接頭 (Compression fitting)



當螺帽(Nut)鎖緊時,套環(Ferrule)即壓合在管路(Tubing)上,為高壓條件下金屬管的連接提供可靠的保證。



VICI / Valco壓合接頭|不鏽鋼結構分析圖|不鏽鋼細部分解圖



  Unions對接頭 - 標準

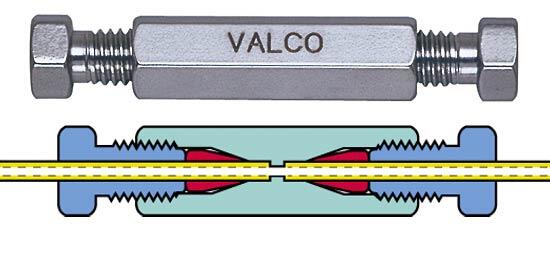

Internal Unions – Stainless steel (Standard)

不鏽鋼內對接頭



Tubing OD

Bore

Product No.

VICI / Valco壓合接頭|Unions對接頭|不鏽鋼內對接頭|不鏽鋼外轉內對接頭

1/32"

0.15mm

ZU.5XC

0.25mm

ZU.5

0.50mm

ZU.5L

1/32"

ZU.5T

1/16"

0.15mm

ZU1XC

0.25mm

ZU1C

0.50mm

ZU1M

0.75mm

ZU1

1.0mm

ZU1L

1/16"

ZU1T

1/8"

0.75mm

ZU2

2.0mm

ZU2L

1/8”

ZU2T

1/4"

0.75mm

ZU4

4.6mm

ZU4L

1/4”

ZU4T

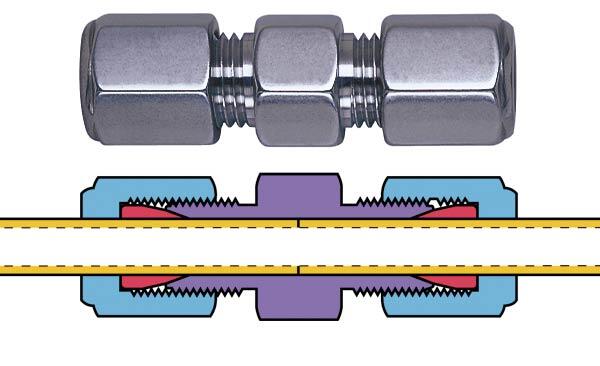

External Unions – Stainless steel (Standard)

不鏽鋼外對接頭



Tubing OD

Bore

Product No.

VICI / Valco壓合接頭|Unions對接頭|不鏽鋼內對接頭|不鏽鋼外轉內對接頭

1/8"

1.0mm

EU2

2.0mm

EU2L

1/8"

EU2T

1/4"

2.0mm

EU4

4.6mm

EU4L

1/4"

EU4T

備註

由於1/16"的外部接頭非常薄且沒有結實的1/16"內部接頭,所以使用連接壁容易遭受變形。因此在連接外螺帽時,我們推薦使用「外轉內對接頭」。





External Unions – 1/32" ultra low mass 1/32"

超小型外對接頭



Fitting size

Bore

Product No.

VICI / Valco壓合接頭|Unions對接頭|不鏽鋼內對接頭|不鏽鋼外轉內對接頭

1/32”

0.25mm

EU.5

0.50mm

EU.5L

1/32”

EU.5T

備註

1/32”超小型外對接頭是專門設計給GC的毛細管柱所使用,且不須透過

板手即可鎖緊。

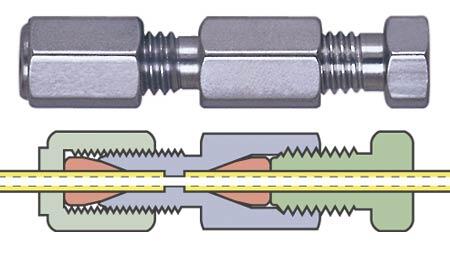

External / Internal Unions- Stainless steel (Standard)

不鏽鋼外轉內對接頭



Tubing OD

Bore

Product No.

VICI / Valco壓合接頭|Unions對接頭|不鏽鋼內對接頭|不鏽鋼外轉內對接頭

1/32"

0.25mm

EZU.5

0.50mm

EZU.5L

1/16"

0.25mm

EZU1C

0.50mm

EZU1M

0.75mm

EZU1

1/16"

EZU1T

1/8”

1.0mm

EZU2

2.0mm

EZU2L

1/8”

EZU2T

備註

由於1/16"的外部接頭非常薄,且沒有持久的1/16" 內部接頭,所以使用連接壁容易遭受變形。因此在連接外螺帽時,我們推薦使用「外/內對接頭」。





標準接頭材質為不鏽鋼材質,亦提供特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
