Bulkhead Reducing Unions 縮口徑對接頭-面板型

產品特性 :

熱門應用領域:
VICI管件,Valco管件,GC,HPLC,Valve,Fitting,接頭,氣體分析儀


   VICI / Valco壓合接頭 (Compression fitting)



當螺帽(Nut)鎖緊時,套環(Ferrule)即壓合在管路(Tubing)上,為高壓條件下金屬管的連接提供可靠的保證。



VICI / Valco壓合接頭|不鏽鋼結構分析圖|不鏽鋼細部分解圖

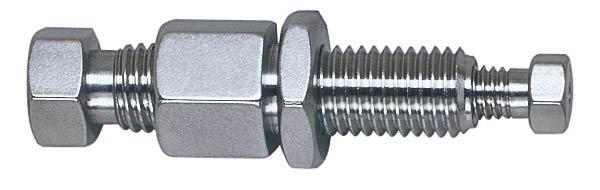

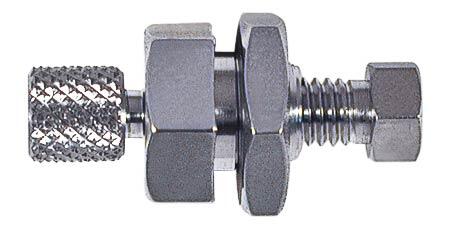

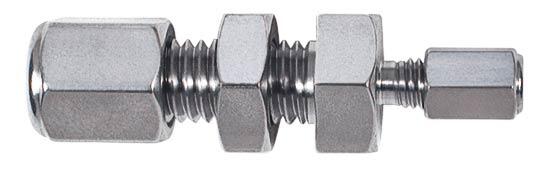

  Bulkhead Reducing Unions 縮口徑對接頭-面板型



Bulkhead Internal Reducing Unions – Stainless steel

隔板型不鏽鋼內縮口徑對接頭

Tubing OD

Bore

Bulkhead panel hole diameter

Product No.

VICI / Valco壓合接頭|縮口徑對接頭-面板型|隔板型不鏽鋼縮口徑對接頭

1/16"

to

1/32"

0.25mm

5/16"

ZBRU1.5

0.50mm

5/16"

ZBRU1.5L

1/32"

5/16"

ZBRU1.5T

1/8"

to

1/32"

0.25mm

5/16"

ZBRU2.5

0.50mm

5/16"

ZBRU2.5L

1/32"

5/16"

ZBRU2.5T

1/8"

to

1/16"

0.25mm

5/16"

ZBRU21C

0.75mm

5/16"

ZBRU21

1/16”

5/16"

ZBRU21T

1/4"

to

1/16"

0.25mm

7/16"

ZBRU41C

0.75mm

7/16"

ZBRU41

1/16"

7/16"

ZBRU41T

1/4"

to

1/8"

0.75mm

7/16"

ZBRU42

2.00mm

7/16"

ZBRU42L

1/8"

7/16"

ZBRU42T













Bulkhead External Reducing Unions – Stainless steel

隔板型不鏽鋼外縮口徑對接頭

Tubing OD

Bore

Bulkhead panel hole diameter

Product No.

VICI / Valco壓合接頭|縮口徑對接頭-面板型|隔板型不鏽鋼縮口徑對接頭

1/8"

to

1/16"

1.00mm

5/16"

EBRU12L6

1/16"

5/16"

EBRU12T

1/4"

to

1/16"

1.00mm

7/16"

EBRU14L

1/16"

7/16"

EBRU14T

1/4"

to

1/8"

2.00mm

7/16"

EBRU24L





Bulkhead External/Internal Reducing Unions- Stainless steel

隔板型不鏽鋼外轉內縮口徑對接頭



Tubing OD

Bore

Bulkhead panel hole diameter

Product No.

VICI / Valco壓合接頭|縮口徑對接頭-面板型|隔板型不鏽鋼縮口徑對接頭

1/16"

to

1/32"

0.50mm

5/16"

EZBRU1.5L

1/32"

5/16"

EZBRU1.5T

1/8"

to

1/32"

0.50mm

5/16"

EZBRU2.5L

1/32"

5/16"

EZBRU2.5T

1/8"

to

1/16"

0.75mm

5/16"

EZBRU21

1/16”

5/16"

EZBRU21T

1/4"

to

1/16"

0.75mm

7/16"

EZBRU41

1/16"

7/16"

EZBRU41T

1/4"

to

1/8"

1.00mm

7/16"

EZBRU42

2.00mm

7/16"

EZBRU42L

1/8"

7/16"

EZBRU42T





Bulkhead Internal / External Reducing Unions- Stainless steel

隔板型不鏽鋼內轉外縮口徑對接頭



Tubing OD

Bore

Bulkhead panel hole diameter

Product No.

VICI / Valco壓合接頭|縮口徑對接頭-面板型|隔板型不鏽鋼縮口徑對接頭

1/16"

to

 1/32"

0.25mm

5/16"

EZBRU.51

0.50mm

5/16"

EZBRU.51L

1/32"

5/16"

EZBRU.51T





標準接頭材質為不鏽鋼材質,亦提供特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
