Bulkhead Unions 對接頭-隔板型

產品特性 :

熱門應用領域:
VICI管件,Valco管件,GC,HPLC,Valve,Fitting,接頭,氣體分析儀


   VICI / Valco壓合接頭 (Compression fitting)

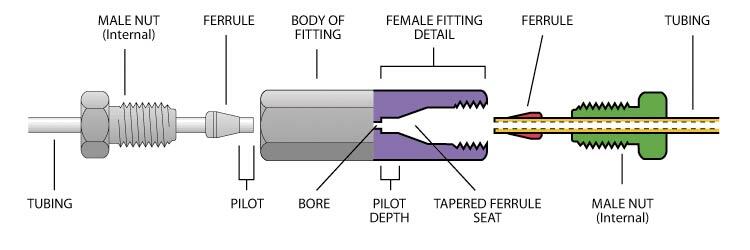

當螺帽(Nut)鎖緊時,套環(Ferrule)即壓合在管路(Tubing)上,為高壓條件下金屬管的連接提供可靠的保證。



VICI / Valco壓合接頭|不鏽鋼結構分析圖|不鏽鋼細部分解圖



  Bulkhead Unions 對接頭 - 隔板型

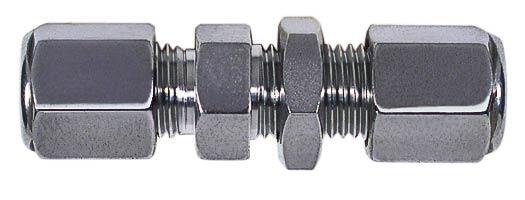

Bulkhead Internal Unions

隔板型不鏽鋼內對接頭



Tubing OD

Bore

Bulkhead panel hole diameter

Product No.

VICI / Valco壓合接頭|隔板型不鏽鋼內對接頭|隔板型不鏽鋼外對接頭|隔板型不鏽鋼外轉內對接頭

1/32"

0.15mm

5/16"

ZBU.5XC

0.25mm

5/16"

ZBU.5

0.50mm

5/16"

ZBU.5L

1/32"

5/16"

ZBU.5T

1/16"

0.15mm

5/16"

ZBU1XC

0.25mm

5/16"

ZBU1C

0.50mm

5/16"

ZBU1M

0.75mm

5/16"

ZBU1

1.0mm

5/16"

ZBU1L

1/16"

5/16"

ZBU1T

1/8"

0.75mm

7/16"

ZBU2

2.0mm

7/16"

ZBU2L

1/8"

7/16"

ZBU2T

1/4"

0.75mm

5/16"

ZBU4

4.6mm

5/16"

ZBU4L

1/4”

5/16"

ZBU4T

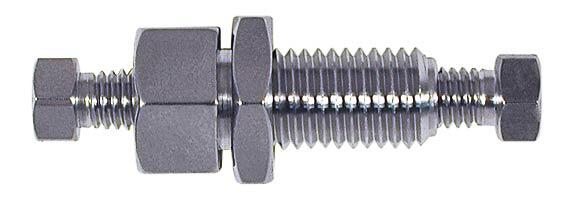

Bulkhead External Unions

隔板型不鏽鋼外對接頭



Tubing OD

Bore

Bulkhead panel hole diameter

Product No.

VICI / Valco壓合接頭|隔板型不鏽鋼內對接頭|隔板型不鏽鋼外對接頭|隔板型不鏽鋼外轉內對接頭

1/8"

2.0mm

5/16"

EBU2L

1/8"

5/16"

EBU2T

1/4"

0.75mm

7/16"

EBU4

4.6mm

7/16"

EBU4L

1/4"

7/16"

EBU4T

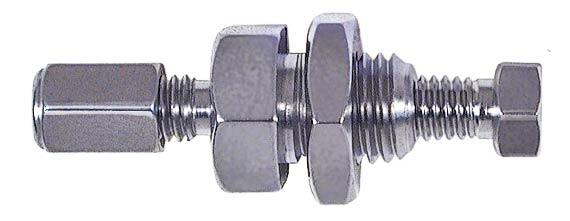

Bulkhead External/Internal Unions

隔板型不鏽鋼外轉內對接頭



Tubing OD

Bore

Bulkhead panel hole diameter

Product No.

VICI / Valco壓合接頭|隔板型不鏽鋼內對接頭|隔板型不鏽鋼外對接頭|隔板型不鏽鋼外轉內對接頭

1/16"

0.25mm

5/16"

EZBU1C

0.50mm

5/16"

EZBU1M

0.75mm

5/16"

EZBU1

1/16"

5/16"

EZBU1T

1/8"

1.0mm

7/16"

EZBU2

2.0mm

7/16"

EZBU2L

1/8"

7/16"

EZBU2T





標準接頭材質為不鏽鋼材質,亦提供特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
