Stream Selectors 多孔樣品選擇閥

產品特性 :

熱門應用領域:
VICI閥件,Valco閥件,GC,HPLC,氣體分析儀,環境監測,樣品濃縮裝置,進樣系統


  VICI / Valco Stream Selectors 多孔樣品選擇閥



  Low Pressure Selectors 低壓選擇閥

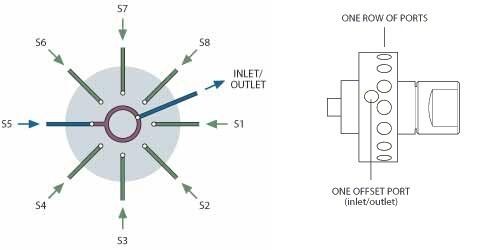

Dead-end Flowpath Selectors - Low Pressure

封閉流路多孔樣品選擇閥(SD)-低壓



SD閥選擇4到16封閉流路其中之一,被選擇之流路從出口分別流向樣品閥、壓力感應器、偵測器、管柱,等。同樣的構造也可以讓一流路流向一些出口,如:樣品部分收集之應用。



VICI / Valco Stream Selectors 多孔樣品選擇閥|低壓選擇閥|高壓選擇閥



Flowpath

流路類型

Fitting Size

接頭

Bore size

孔徑尺寸

Temp

溫度

Pressure

Positions
available

SD

(Dead-end)

1/16”

0.75mm

200

400psi gas

4, 6, 8, 10, 12, 16

1/8”

1.0mm

400psi gas

4, 6, 8

200psi gas

10, 12, 16

1/4”

4.0mm

75

100psi gas

4, 6, 8,10



選 擇:

  • 2” , 3” , 4” (一般標準) 或 6”的連接桿(Standoff)。
  • 手動版( Manual )-較不推薦使用 /氣動驅動器( Air actuator) /電動驅動器( Microelectric actuator)。
  • 特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
  • 亦提供特殊材質選擇。

​替 換:

  • 多孔閥本體 (Valve body) (不含連接桿及驅動器)。
  • 轉子 (Rotor)。

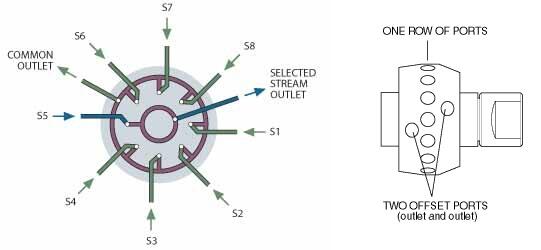

Common Outlet Flowpath Selectors - Low Pressure

共同出口流路多孔樣品選擇閥(SC)-低壓



SC閥選4到16封閉流路其中之一,被選擇的流路從出口分別流向樣品閥、壓力感應器、偵測器和管柱等。SC閥這方面與SD閥的構造相似,但取代SD閥的封閉流路是「非選擇流路」流向共同出口。



VICI / Valco Stream Selectors 多孔樣品選擇閥|低壓選擇閥|高壓選擇閥



Flowpath

流路類型

Fitting Size

接頭

Bore size

孔徑尺寸

Temp

溫度

Pressure

壓力

Positions
available

SC

(Common outlet)

1/16”

1.0mm

200

200psi gas

4, 6, 8, 10, 12, 16

1/8”

1/4”

4.0mm

75

100psi gas

4, 6, 8



選 擇:

  • 2” , 3” , 4” (一般標準) 或 6”的連接桿(Standoff)。
  • 手動版( Manual )-較不推薦使用  /氣動驅動器( Air actuator) /電動驅動器( Microelectric actuator)。
  • 特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
  • 亦提供特殊材質選擇​。

​替 換:

  • 多孔閥本體 (Valve body) (不含連接桿及驅動器)
  • 轉子 (Rotor)

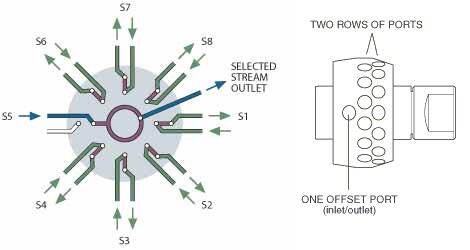

Flow-Through Flowpath Selectors - Low Pressure

流路經過多孔樣品選擇閥(SF)-低壓



SF閥與SD和SC閥類似,選擇一流路並流至出口,但SF閥允許非選擇的流路流至單獨出口,取代了共同出口。



VICI / Valco Stream Selectors 多孔樣品選擇閥|低壓選擇閥|高壓選擇閥



Flowpath

流路類型

Fitting Size

接頭

Bore size

孔徑尺寸

Temp

溫度

Pressure

壓力

Positions
available

SF

(Flow-through)

1/16”

1.0mm

200

200psi gas

4, 6, 8, 10, 12, 16

1/8”

1/4”

4.0mm

75

100psi gas

4, 6, 8



選 擇:

  • 2” , 3” , 4” (一般標準) 或 6”的連接桿(Standoff)。
  • 手動版( Manual )-較不推薦使用  /氣動驅動器( Air actuator) /電動驅動器( Microelectric actuator)。
  • 特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
  • 亦提供特殊材質選擇。

​替 換:

  • 多孔閥本體 (Valve body) (不含連接桿及驅動器)。
  • 轉子 (Rotor)。

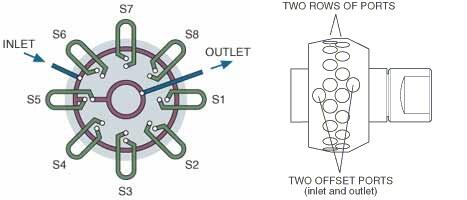

Trapping Flowpath Selectors - Low Pressure

吸附流路多孔樣品選擇閥(ST)-低壓



ST閥用於多管柱、多樣品或多吸附(multi-trap)之應用,且有4到16個樣品定量管( loop )或位置的選擇。



VICI / Valco Stream Selectors 多孔樣品選擇閥|低壓選擇閥|高壓選擇閥



Flowpath

流路類型

Fitting Size

接頭

Bore size

孔徑尺寸

Temp

溫度

Pressure

壓力

Positions
available

ST

(Trapping)

1/16”

0.75mm

200

200psi gas

4, 6, 8, 10, 12, 16

1/8”

1.0mm



選 擇:

  • 2” , 3” , 4” (一般標準) 或 6”的連接桿(Standoff)。
  • 手動版( Manual )-較不推薦使用  /氣動驅動器( Air actuator) /電動驅動器( Microelectric actuator)。
  • 特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
  • 亦提供特殊材質選擇。

​替 換:

  • 多孔閥本體 (Valve body) (不含連接桿及驅動器)。
  • 轉子 (Rotor)。

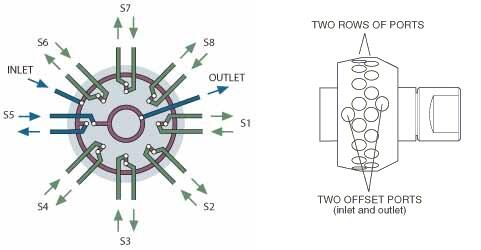

Trapping/Flow-Through Flowpath Selectors - Low Pressure

吸附/流路經過多孔樣品選擇閥(STF)-低壓



STF閥是變化型的SF流路,唯一不同的是非選擇的流路是流回自己的排氣孔而不是像封閉流路或吸附流路在標準的ST組態。



VICI / Valco Stream Selectors 多孔樣品選擇閥|低壓選擇閥|高壓選擇閥



Flowpath

流路類型

Fitting Size

接頭

Bore size

孔徑尺寸

Temp

溫度

Pressure

壓力

Positions
available

STF

(Trapping / Flow-through)

1/16”

0.75mm

200

200psi gas

4, 6, 8, 10, 12, 16

1/8”

1.0mm



選 擇:

  • 2” , 3” , 4” (一般標準) 或 6”的連接桿(Standoff)。
  • 手動版( Manual )-較不推薦使用  /氣動驅動器( Air actuator) /電動驅動器( Microelectric actuator)。
  • 特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
  • 亦提供特殊材質選擇。

​替 換:

  • 多孔閥本體 (Valve body) (不含連接桿及驅動器)。
  • 轉子 (Rotor)。



  High pressure selectors 高壓選擇閥



Dead-end Flowpath Selectors - High Pressure

封閉流路多孔樣品選擇閥(SD)-高壓



SD閥選擇4到16封閉流路其中之一,被選擇之流路從出口分別流向樣品閥、壓力感應器、偵測器、管柱,等。同樣的構造也可以讓一流路流向一些出口,如:樣品部分收集之應用。



VICI / Valco Stream Selectors 多孔樣品選擇閥|低壓選擇閥|高壓選擇閥



Flowpath

流路類型

Fitting Size

接頭

Boresize

孔徑尺寸

Temp

溫度

Pressure
壓力

Positions
available

SD

(Dead-end)

1/16"

0.40 mm

75°C

5000psi liq

4, 6, 8, 10, 12

1/8"

0.75 mm

75°C

5000psi liq

4, 6, 8



選 擇:

  • 2” ,  3” ,  4”或 6”的連接桿(Standoff) - 一般標準規格無連接桿。
  • 手動版( Manual )-較不推薦使用 /氣動驅動器( Air actuator) /電動驅動器( Microelectric actuator)。
  • 特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
  • 亦提供特殊材質選擇​。

​替 換:

  • 多孔閥本體 (Valve body) (不含連接桿及驅動器)。
  • 轉子 (Rotor)。



Both-Ends-Selected Flowpath Selectors - High Pressure

兩端選擇流路多孔樣品選擇閥(ST)-高壓



ST閥用於多管柱、多樣品或多吸附(multi-trap)之應用,且有4到16個樣品定量管(loop)或位置的選擇。這種閥可以使用於注射器和偵測器之間來允許手動或電動的HPLC管柱選擇。



VICI / Valco Stream Selectors 多孔樣品選擇閥|低壓選擇閥|高壓選擇閥



Flowpath

流路類型

Fitting Size

接頭

Boresize

孔徑尺寸

Temp

溫度

Pressure
壓力

Positions
available

ST

( Both column ends selected)

1/16"

0.40 mm

75°C

5000psi liq

4, 6 columns or loops



選 擇:

  • 2” ,  3” ,  4”或 6”的連接桿(Standoff) - 一般標準規格無連接桿。
  • 手動版( Manual )-較不推薦使用 /氣動驅動器( Air actuator) /電動驅動器( Microelectric actuator)。
  • 特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
  • 亦提供特殊材質選擇​。

​替 換:

  • 多孔閥本體 (Valve body) (不含連接桿及驅動器)。
  • 轉子 (Rotor)。
