Reducing Unions 縮口徑對接頭

產品特性 :

熱門應用領域:
VICI管件,Valco管件,GC,HPLC,Valve,Fitting,接頭,氣體分析儀


   VICI / Valco壓合接頭 (Compression fitting)



當螺帽(Nut)鎖緊時,套環(Ferrule)即壓合在管路(Tubing)上,為高壓條件下金屬管的連接提供可靠的保證。



VICI / Valco壓合接頭|不鏽鋼結構分析圖|不鏽鋼細部分解圖



  Reducing Unions 縮口徑對接頭

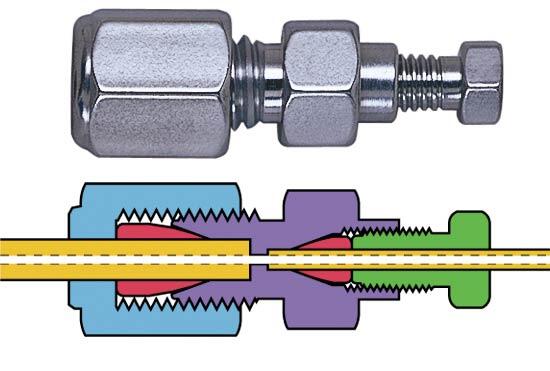

Internal Reducing Unions – Stainless steel (Standard)

不鏽鋼內縮口徑對接頭



Tubing OD

Bore

Product No.

VICI / Valco壓合接頭|縮口徑對接頭|不鏽鋼內縮口徑對接頭|不鏽鋼外縮口徑對接頭

1/16" to 1/32"

0.15mm

ZRU1.5XC

0.25mm

ZRU1.5

0.50mm

ZRU1.5L

1/32"

ZRU1.5T

1/8" to 1/32"

0.25mm

ZRU2.5

0.50mm

ZRU2.5L

1/32"

ZRU2.5T

1/8" to 1/16"

0.25mm

ZRU21C

0.75mm

ZRU21

1/16"

ZRU21T

1/4" to 1/16"

0.25mm

ZRU41C

0.75mm

ZRU41

1/16"

ZRU41T

1/4" to 1/8"

0.75mm

ZRU42

2.0mm

ZRU42L

1/8"

ZRU42T

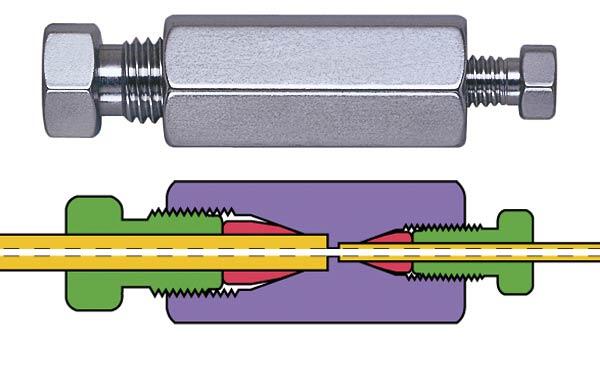

External Reducing Unions – Stainless steel (Standard)

不鏽鋼外縮口徑對接頭



Tubing OD

Bore

Product No.

VICI / Valco壓合接頭|縮口徑對接頭|不鏽鋼內縮口徑對接頭|不鏽鋼外縮口徑對接頭

1/8" to 1/16"

0.75mm

ERU21

1.00mm

ERU21L

1/16"

ERU21T

1/4" to 1/16"

0.75mm

ERU41

1/16"

ERU41T

1/4" to 1/8"

0.75mm

ERU42

2.0mm

ERU42L

1/8"

ERU42T

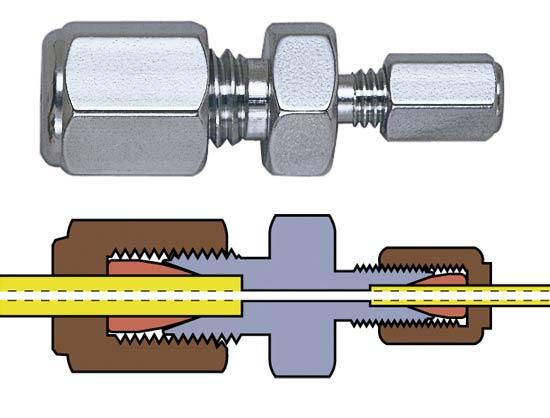

External / Internal Reducing Unions - Stainless steel (Standard)

不鏽鋼外轉內縮口徑對接頭



Tubing OD

Bore

Product No.

VICI / Valco壓合接頭|縮口徑對接頭|不鏽鋼內縮口徑對接頭|不鏽鋼外縮口徑對接頭

1/16" to 1/32"

0.25mm

EZRU1.5

0.50mm

EZRU1.5L

1/32"

EZRU1.5T

1/8" to 1/32"

0.25mm

EZRU2.5

0.50mm

EZRU2.5L

1/32"

EZRU2.5T

1/8" to 1/16"

0.25mm

EZRU21C

0.75mm

EZRU21

1/16"

EZRU21T

1/4" to 1/16"

0.25mm

EZRU41C

0.75mm

EZRU41

1/16"

EZRU41T

1/4" to 1/8"

1.0mm

EZRU42

2.0mm

EZRU42L

1/8"

EZRU42T

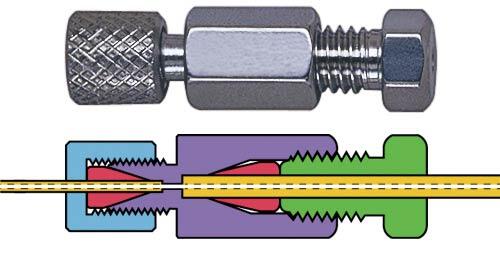

Internal / External Reducing Unions - Stainless steel (Standard)

不鏽鋼內轉外縮口徑對接頭



Tubing OD

Bore

Product No.

VICI / Valco壓合接頭|縮口徑對接頭|不鏽鋼內縮口徑對接頭|不鏽鋼外縮口徑對接頭

1/16" to 1/32"

0.25mm

EZRU.51

0.50mm

EZRU.51L

1/32"

EZRU.51T





標準接頭材質為不鏽鋼材質,亦提供特殊合金材質/特殊表面處理(SilcoNert / Sulfinert)可用於腐蝕性或反應性樣品,如 : HCL、CL2、NH3、硫化物,等。
